Las hidrantes y redes de agua contra incendios son la columna vertebral de la protección contra incendios en instalaciones industriales, portuarias y comerciales en Panamá. Un sistema bien diseñado puede controlar un incendio en sus primeros minutos, antes de que se convierta en una catástrofe.
En este artículo analizamos el diseño hidráulico, la normativa NFPA 14, los requisitos del Cuerpo de Bomberos y las mejores prácticas de mantenimiento para garantizar que tu sistema funcione cuando más lo necesites.
Tipos de hidrantes en Panamá
Existen dos tipos principales de hidrantes utilizados en instalaciones panameñas:
Hidrantes de Poste (Pillar)
Ubicados en exteriores, conectados a la red de agua municipal o al tanque de reserva. Son los que el Cuerpo de Bomberos utiliza para abastecer sus camiones. En Panamá, los más comunes son los de conexión std. 4.5" con dos salidas de 2.5".
Requisitos NFPA 14:
- Mínimo 1 hidrante por cada 300m de perímetro
- Distancia máxima de 90m entre hidrantes
- Altura libre mínima de 3.5m sobre el nivel del suelo
- Señalización visible desde 15m
Hidrantes de Pared (Wall Hydrant)
Ubicados en el interior de las instalaciones, conectados a la red de incendios interna. Incluyen manguera, boquilla y válvula. Son la primera línea de defensa antes de que llegue el Cuerpo de Bomberos.
Características:
- Conexión std. 2.5" con manguera de 30m
- Boquilla de 1.5" para línea de ataque
- Válvula de bola de cierre rápido
- Presión mínima de 20 PSI en la boquilla
Diseño de la red hidráulica
El diseño de la red debe considerar:
Cálculo de flujo y presión
La NFPA 14 establece los caudales mínimos según el riesgo:
- Riesgo liviano: 250 GPM (946 L/min) por hidrante
- Riesgo ordinario: 500 GPM (1,893 L/min) por hidrante
- Riesgo alto: 1,000 GPM (3,785 L/min) por hidrante
- Riesgo portuario: 1,500+ GPM (5,678+ L/min) por hidrante
La presión residual mínima en el punto más alejado debe ser de 20 PSI (1.4 bar).
Componentes del sistema
Bomba de incendios: Requisitos
La bomba de incendios es el corazón del sistema. Debe cumplir con:
- NFPA 20: Estándar para la Instalación de Bombas de Incendio
- Arranque automático: Al detectar caída de presión
- Respaldo eléctrico: UPS o generador diésel
- Pruebas mensuales: Funcionamiento a plena carga
- Mantenimiento trimestral: Inspección completa
Costos típicos en Panamá
- Hydrante de pared (instalación): $300 - $600
- Hydrante de poste: $800 - $1,500
- Bomba de incendios (500 GPM): $8,000 - $15,000

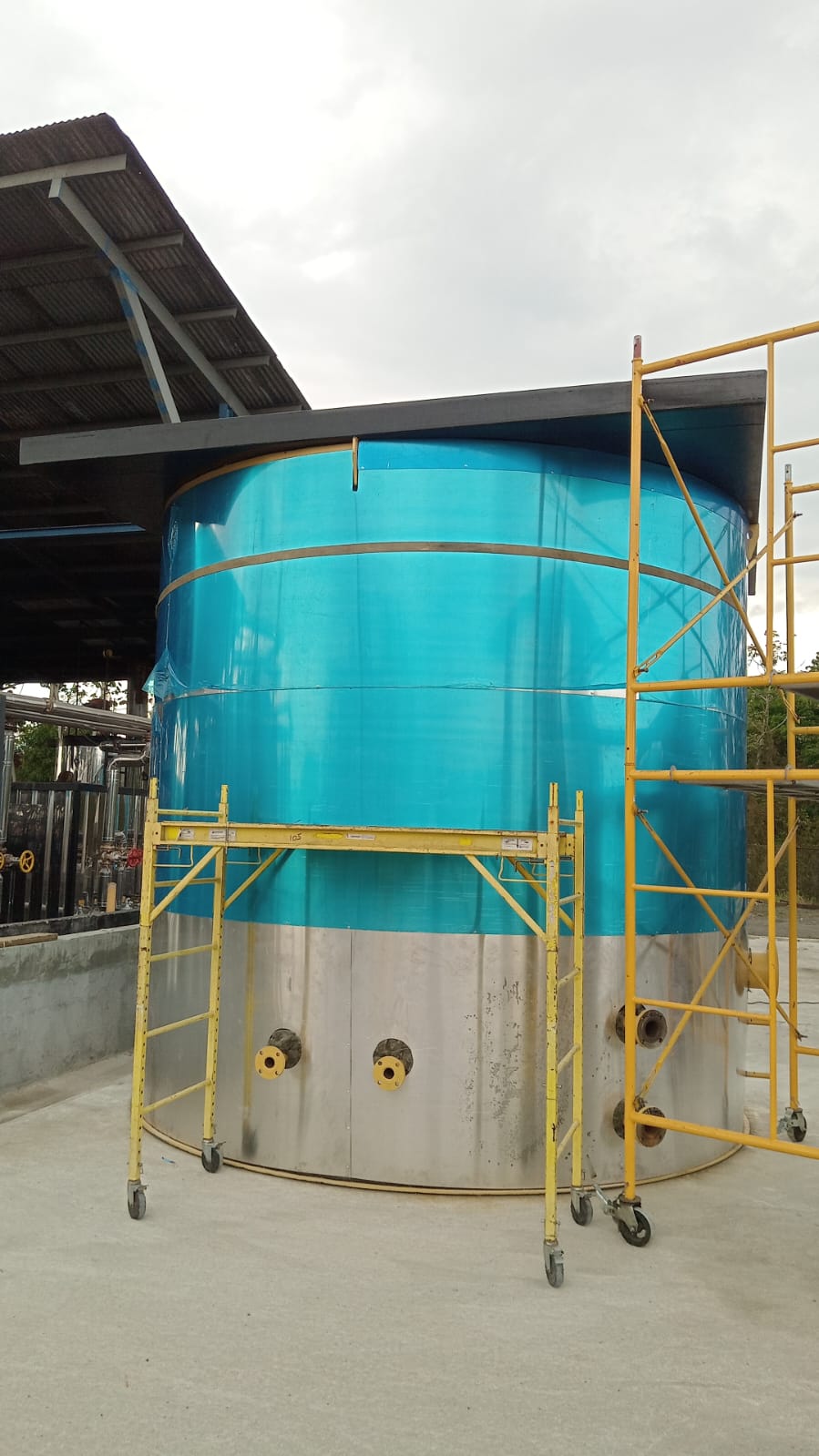

- Tanque de reserva (10,000 gal): $5,000 - $10,000
- Red de tuberías (por metro): $30 - $60
- Sistema completo (nave industrial): $25,000 - $60,000
